二极管的正负极怎么区分？二极管正负极区分判断方法

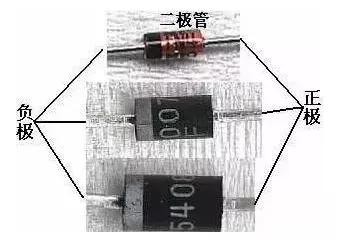

一、普通二极管有色端标识一极为负极；

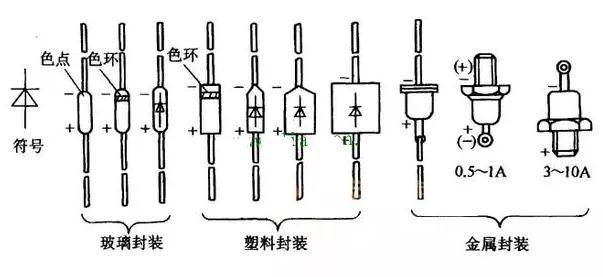

二极管封装及其方向如下图示：
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：
通常情况下：
1、有缺口的一端为负极；
2、有横杠的一端为负极；
3、有白色双杠的一端为负极；
4、三角形箭头方向的一端为负极；
5、插件二极管丝印小圆一端是负极，大圆是正极。
在立式焊接的情况下原件本体在正极圈里
6、插件发光二极管方孔为第一脚为正极。
